Yüksek hassasiyetli 20 tonluk rüzgar türbini rotoru dinamik dengeleme makinesi
1Ekipmanın Tanımı
Zero Dynamic'in 20 tonluk rüzgar türbini rotoru dinamik dengeleme makinesiDöner iş parçalarının dengesizlik sorununu tespit etmek ve düzeltmek için kullanılan bir tür büyük evrensel ortak tahrik evrensel dengeleme makinesi,Çeşitli büyük rotorların dengeleme denetimi için kullanılabilir, buhar türbini rotoru, rüzgar türbini rotoru ve su türbini rotoru gibi.yük taşıma aralığı ve çeşitli teknik parametreler, kalıcı mıknatıs yarı doğrudan tahrikli rotorlar ve 10'dan itibaren iki kez beslenen motorlar için dinamik dengeleme gereksinimlerini karşılar.Yüksek verimlilik, hassas hassasiyet, sezgisel görüntüleme ve güvenilir kalite avantajlarına sahiptir.
Zero Dynamic'in 20 tonluk rüzgar türbini rotoru dinamik dengeleme makinesiΦ55-560mm çap aralığındaki çalışma parçasına ulaşabilir. Ekipman, yeterli sertlik ve istikrarla döküm tabanı yatağı ve antimanyetik paslanmaz çelik üst destek tabanını benimser.Çapalar güçlü hidrostatik basınç direnci vardır, ve genellikle ekipmanların yeterli sürüş kapasitesinin var olması koşuluyla %20'den fazla aşırı yüklenebilir.Tuz banyosunun toplam söndürme sertliği HRC55'ten fazla. Rol destek yüzeyi öğütülür ve daha sonra küçük bir radyal çıkış ve hassas rulo rulmanları ile cilalanır,İş parçasını daha düzgün çalıştırmak ve ölçüm sinyaliyle daha az müdahaleye neden olmakEkipman tamamen kapalı bir anti-manetik kalkanla da donatılmıştır. 400kw / Z4 serisi DC hız motoru ile donatılmıştır.Siemens 6RA80 tam dijital DC hata ayıklama cihazı ile, kesim kontrolü ile dört çeyreği.
2Teknik parametreler:
| Seri numarası. |
Malzeme Ayrıntıları |
Parametre Aralığı |
| 1 |
Ekipman modeli |
XHW-20000 |
| 2 |
İş parçasının kütle aralığı ((kg) |
≤20,000 |
| 3 |
İş parçasının maksimum çapı ((mm) |
3000 mm |
| 4 |
İki destek arasındaki mesafe (mm) |
En az mesafe 490, en fazla mesafe 5000 |
| 5 |
Dergi çapı aralığı ((mm) |
F60-F360; F360-F560 |
| 6 |
Denge hızı (rpm) |
600~3000 adımsız + adımlı hız düzenlemesi
800 rpm@20000kg/Φ3000mm
2200rpm@10000kg/Φ1200mm |
| 7 |
Sürücü gücü |
500kW DC motor |
| 8 |
Evrensel birleşik tahrik ocağı tork |
2250N·m/7800N·m |
| 9 |
En az elde edilebilir geri kalan dengesizlik |
≤ 0,5 g·mm/kg |
| 10 |
Denge bozukluğu azaltma oranı URR |
≥95% |
| 11 |
Denge derecesi |
≤ G1.0 |
| 12 |
İşlem arayüzü |
Windows basitleştirilmiş Çince/İngilizce |

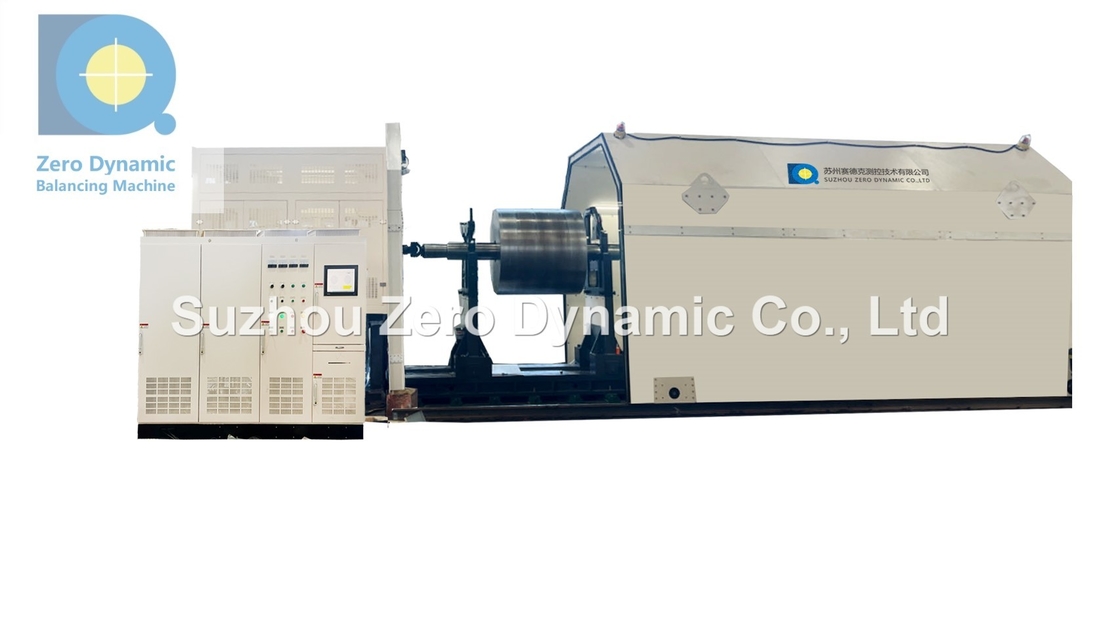

3Ekipman Fotoğraf:
4Ana özellikleri:
4.1 döküm taban yatağı, anti-manyetik paslanmaz çelik üst sarkaç çerçevesi, tamamen kapalı anti-manyetik kalkan.
4.2 Açı çapı aralığı Φ55-560 mm ve maksimum çapı sırasıyla 3000 mm iş parçasını karşılayabilir.
4.3 Evrensel eklemler hassas işlenmiş, konsantrik olarak düzeltilmiş ve dengelenmiştir.Bu, denge ölçümü sırasında evrensel eklemin iş parçasına etkisini büyük ölçüde azaltır ve iş parçasının dengelenmesinin doğruluğunu sağlar.
4.4 Evrensel bağlantı yakalama plağı, dengesizlik açısını bulması kolay olan senkronize dönen ölçek işaretleriyle monte edilmiştir.
4.5 Basamaklar yatak boyunca hareket edebilir ve yatak üzerinde herhangi bir yerde durabilir, böylece ekipman iş parçasının herhangi bir uzunluğunu etkin uzunluk içinde dengeleyebilir.
4.6 Adımsız hız kontrolünü gerçekleştirmek için 400kw/Z4 serisi DC hız kontrol motoru ile donatılmıştır.
4.7 Siemens 6RA80 tam dijital DC hata ayıklama cihazı ile donatılmış, kesme kontrolü ile dört çeyreği.
4.8 Yazılım, çift yüzlü dinamik dengeleme ölçümü, spektrum analizi ve titreşim değerini izleme gösterimi fonksiyonuna sahiptir. titreşim değerinin birimi "yer değiştirme değeri μm" arasında değiştirilebilir,' titreşim hızı değeri mm/s' ve'ivme değeri mm/s2'.
5Zero Dynamic hakkında:
Suzhou Zero Dynamic Co., Ltd, 2003'ten beri tam otomatik dengeleme ekipmanları ve ilgili titreşim ölçümü ile uğraşan bir Çinli üretici.
Son 20 yılda Zero Dynamic, 100'den fazla çeşit ekipman geliştirdi.Vibrometer ve motor performans test makinesi. Yüksek döngü hızı ve yüksek hassasiyet ürünlerimizin kilit özellikleridir. Biz gibi birçok dünyaca ünlü şirketler dahil olmak üzere Çin ve yurtdışında 3000+ müşterilere hizmet ettik LG, Black & Decker, Nidec,Huawei, Foxconn, Midea, Ecovas, Daikin, Lexy.
Şimdi (2024) Zero Dynamic'in 10.000 metrekarelik bir fabrikası ve 120'den fazla personeli var. Bunlara 30+ mühendisden oluşan profesyonel bir Ar-Ge ekibi ve 20+ hata ayıklama ve satış sonrası ekibi dahildir.
Çin dinamik dengeleme endüstrisinde önemli bir katılımcı olarak, Zero Dynamic yeni ürünlerin geliştirilmesini artırmaya devam ediyor.ve aktif olarak yeni enerji endüstrisinin yanı sıra havacılık ve diğer yüksek hızlı dinamik dengeleme ve akıllı üretim alanlarında gelişmektedir, müşterilere güvenilir ve çeşitli ürün seçenekleri sunmayı amaçlamaktadır.
6Neden Sıfır Dinamik Denge Makinesi'ni seçtin?
6.1Yüksek hız ve yüksek hassasiyet.Zero Dynamic, her türlü dengeleme makinesini geliştirmekte ve üretmekte iyidir.Yüksek hızlı ve yüksek hassasiyetli yumuşak rulman dengeleme makineleri ve otomatik dengeleme makineleri20+ yıllık endüstri deneyimi ve 3000+ müşteri hizmetleri deneyimi Zero Dynamic'in en iyi yeni ürün geliştirme yeteneğine sahip olmasını sağlıyor.
6.2Ekipman arızası oranı düşük.Ekipman parçaları ünlü markaları benimsiyor: Mitsubishi, Schneider, SMC, Keyence vb. Ana parçaların patentleri var, yüksek güvenlik koruma seviyesi, istikrarlı denge performansı, 10 yıldan fazla bir hizmet ömrü.
6.3Yeterli stok.Zero Dynamic'in 10.000 m2'lik bir fabrikası ve 120'den fazla personeli var.en yaygın dengeleme makinesi modellerini kapsayanSipariş onaylandıktan sonra, stoktaki dengeleme makineleri 1-2 hafta içinde görevlendirilebilir ve gönderilebilir.
6.4Mükemmel satış sonrası hizmet.Zero Dynamic'in müşterilerimize tüm kalbiyle hizmet veren 20'den fazla kişilik bir satış sonrası servis ekibi var.Teknik danışmanlık hizmeti verebiliriz.. Garanti süresi içinde,Hizmet ekibimiz, müşteri hatası raporunu aldıktan sonra 4 saat içinde telefonla yanıt verecek ve 24 saat içinde (şehirde) veya 72 saat içinde (diğer şehirler veya iller) makine alanına ulaşacaktırEğer hata giderilmezse, servis personelimiz sadece müşterinin onayını aldıktan sonra siteyi terk edebilir.
