Özelleştirilmiş rotor dinamik balans ve salgı ölçüm makinesi

1Ekipmanın Tanımı

Zero Dynamic'in özel rotor dinamik dengeleme ve akış algılama makinesi (model: XH-16QM)askeri endüstri müşteri için özel bir ekipmandır, iş parçasının dinamik denge ölçümünü ve son düzlem ve radyal akış algılama işlevlerini entegre eder.Bu ekipman, ağırlığı ≤ 16 kg olan iş parçalarının dinamik dengelenmesini tespit etmek için uygundur., çapı ≤ 360mm ve destek aralığı 40-400mm. Çıkış algılama için Keyence yüksek hızlı ve yüksek hassasiyetli CCD lazer sensörleri kullanılır,aynı anda iş parçasının 3 pozisyonunda radyal akışını ve yüzey akışını algılayabilen, müşterinin iş parçasının dinamik denge ve akış algılama gereksinimlerini karşılamak.

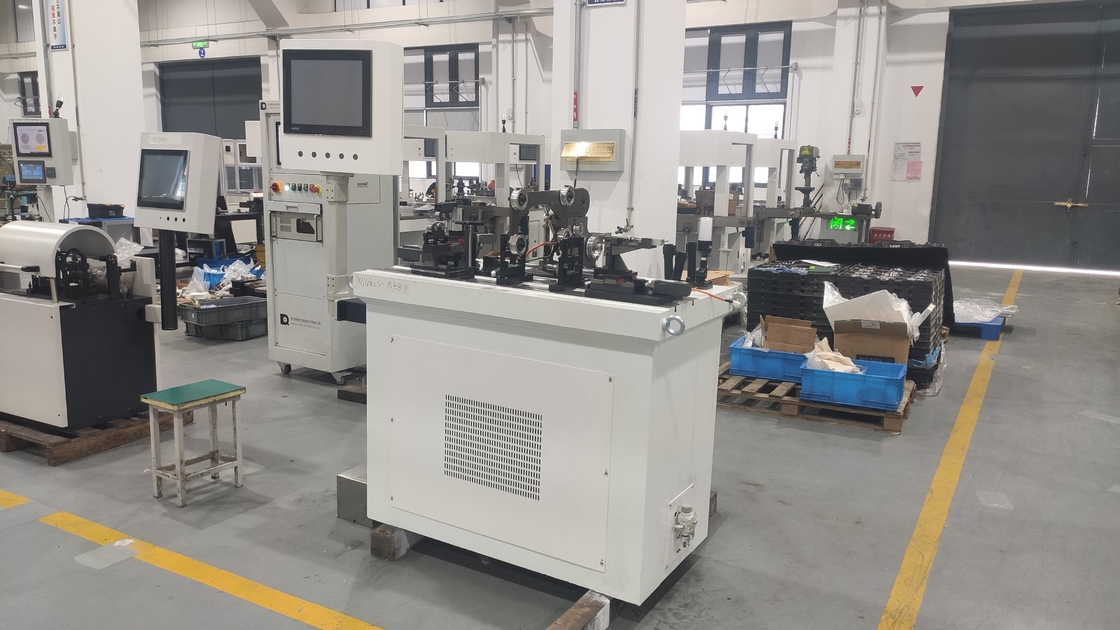

3Ekipman Fotoğraf:

4Ana özellikleri:

4.1 Özelleştirilmiş dinamik dengeleme yazılımı, aynı arayüzde iş parçasının dinamik dengeleme ve eksenel ve radyal akış verilerini görüntüleyebilir.
4.2 Keyence yüksek hızlı yüksek hassasiyetli CCD lazer sensörü, yüksek hassasiyet, yüksek çözünürlük ve temassız özelliklere sahiptir. Son derece yüksek test doğruluğu ve tekrarlanabilirliğine sahiptir.
4.3 Ekipman, çeşitli ölçüm tekniklerini içeren gelişmiş bir elektrik ölçüm sistemi ile donatılmıştır. Hem dinamik hem de statik dengeleme işlemleri gerçekleştirebilir.ve 10 farklı destek yöntemi sunar..
4.4 Malzeme ekleme veya çıkarma yaklaşımları, ayrıca ileri ve geri dönüş modları esnek bir şekilde özelleştirilebilir.
4.5 Ekipman, sistem hassasiyetini otomatik olarak ayarlamak için birden fazla kalibrasyon katsayısının bir kombinasyonunu kullanır ve vites değişimi sırasında ani değişikliklerin meydana gelmemesini sağlar.
4.6 Yazılım ve donanımların çift filtrelenmesi ve yüksek hızlı veri sıkıştırması sayesinde, ekipman hızlı ölçüm hızı ve yüksek ölçüm doğruluğuna sahiptir.
4.7 Radar haritası arayüzü dengesizlik değerini ve açısını gösterir.
4.8 Duyarlılık, sinyal gücüne göre otomatik olarak ayarlanır ve ölçüm sisteminin en yüksek gösterim duyarlılığı düzlem başına 1g·mm'dir.
